Фильтры КДМ
Фильтры воздушные (самоочищающиеся) типа КДМ предназначены для очистки воздуха от средне и мелкодисперсной пыли (кроме волокнистой) в системах кондиционирования воздуха и приточной вентиляции при запыленности воздуха до 10 мг/м3.
Используется для очистки воздуха подаваемое в трансформаторные подстанции, компрессорные станции, подземные сооружения.
Для улавливания взрывоопасных пылей (магния) при его обработке.
Климатическое исполнение У, 3 категории размещения по ГОСТ 15150-69.
ФИЛЬТР ВОЗДУШНЫЙ САМООЧИЩАЮЩИЙСЯ КДМ
 |
 |
Фильтр КДМ состоит из каркаса, в котором последовательно (по ходу воздуха) установлены два фильтрующих полотна.
Каждое полотно натянуто между двумя валами, из которых верхние являются ведущими, а нижние – натяжными.
Верхние валы закреплены в подшипниках и приводятся во вращение от электродвигателя через двухступенчатый червячный редуктор (узел вала).
Первое (по ходу воздуха) фильтрующее полотно имеет скорость воздуха вдвое большую, чем второе. При движении полотна проходят через маслобак, где очищаются от осевшей на них пыли. В нижней части маслобака имеются сливной патрубок, расположенный на крышке, и лотки для сбора и удаления шлама.
|

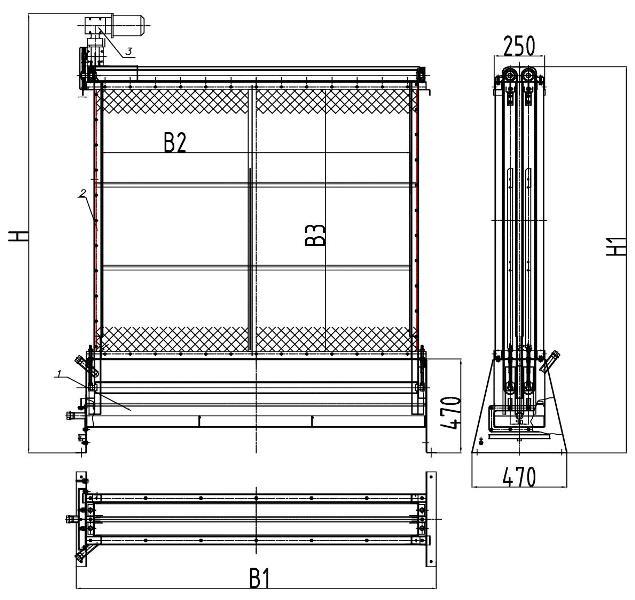

Фильтр КДМ 0306, КДМ 0506 КДМ 1006, КДМ 2006
|

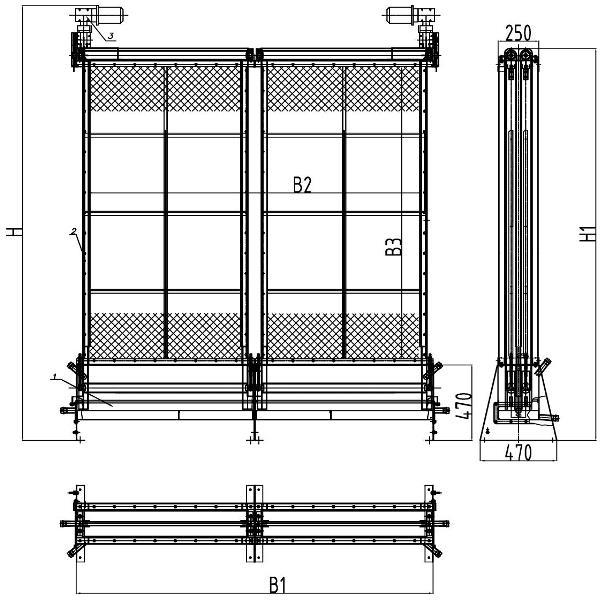

Фильтр КДМ 4006, КДМ 6006, КДМ 8006, КДМ 12006 (двух секционный)
|

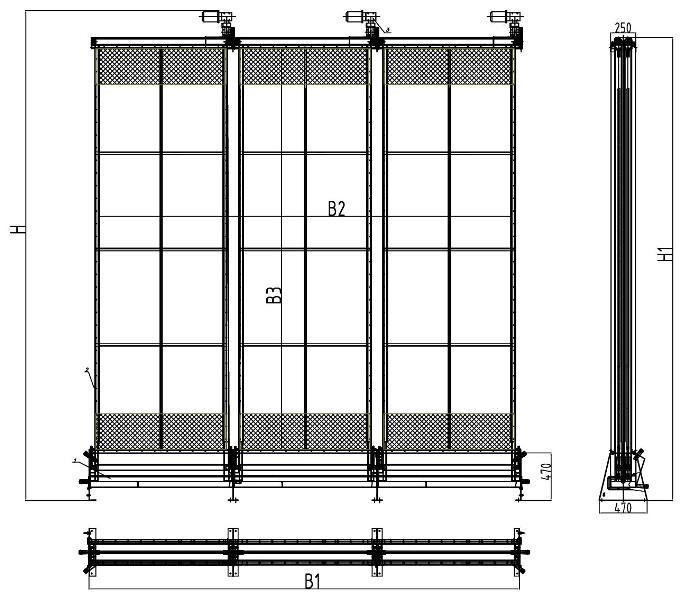

Фильтр КДМ 16006, КДМ 20006, КДМ 24006 (трех секционный)
|
||
 |
 |
 |
Технические характеристики фильтров воздушных самоочищающихся КДМ
|
Наименование |
Произво-дительность , м3/час |
Тип кондиционера |
Нагрузка, м3/м2 |
Площадь фронтального сечения, м2 |
Кол-во масла, л |
Мощность, кВт |
Масса, кг |
|
Фильтр КДМ 0306 |
3000 |
- |
3000 |
0,38 |
72 |
0,09 |
145 |
|
Фильтр КДМ 0506 |
5000 |
- |
5000 |
0,54 |
72 |
0,09 |
160 |
|
Фильтр КДМ 1006 |
40000 |
КД 10 |
10000 |
1,00 |
72 |
0,09 |
193 |
|
Фильтр КДМ 2006 |
20000 |
КД 20 |
10000 |
2,00 |
126 |
0,09 |
254 |
|
Фильтр КДМ 4006 |
40000 |
КД 40 |
11396 |
3,51 |
185 |
0,09 х 2 |
552 |
|
Фильтр КДМ 6006 |
60000 |
КД 60 |
9700 |
6,20 |
570 |
0,12 х 2 |
1025 |
|
Фильтр КДМ 8006 |
80000 |
КД 80 |
10700 |
7,50 |
680 |
0,12 х 3 |
1137 |
|
Фильтр КДМ 12006 |
120000 |
КД 120 |
10000 |
12,00 |
680 |
0,12 х 3 |
1381 |
|
Фильтр КДМ 16006 |
160000 |
КД 160 |
10950 |
14,60 |
875 |
0,12 х 3 |
1966 |
|
Фильтр КДМ 20006 |
200000 |
КД 200 |
10900 |
18,30 |
875 |
0,12 х 3 |
2227 |
|
Фильтр КДМ 24006 |
240000 |
КД 240 |
10500 |
22,00 |
1038 |
0,12 х 3 |
2446 |
Габаритные размеры масленых фильтров КД
|
Наименование |
В1 |
В2 |
В3 |
Н1 |
Н |
|
Фильтр КДМ 0306 |
1074 |
776 |
500 |
1118 |
1388 |
|
Фильтр КДМ 0506 |
1074 |
776 |
700 |
1318 |
1588 |
|
Фильтр КДМ 1006 |
1074 |
776 |
1300 |
1919 |
2189 |
|
Фильтр КДМ 2006 |
1784 |
1536 |
1300 |
1919 |
2189 |
|
Фильтр КДМ 4006 |
2200 |
2046 |
1800 |
2418 |
2688 |
|
Фильтр КДМ 6006 |
2731 |
2577 |
2577 |
3195 |
3465 |
|
Фильтр КДМ 8006 |
3231 |
3077 |
2577 |
3195 |
3465 |
|
Фильтр КДМ12006 |
3231 |
3077 |
3952 |
4570 |
4840 |
|
Фильтр КДМ 16006 |
4263 |
4077 |
3952 |
4570 |
4840 |
|
Фильтр КДМ 20006 |
4263 |
4077 |
4952 |
5570 |
5840 |
|
Фильтр КДМ 24006 |
5012 |
4827 |
4952 |
5570 |
5840 |
Замасливатели для масленых фильтров.
|
№ |
Замасливатель |
Температурные границы применения, 0С |
Температура вспышки, 0С |
|
|
верхняя |
нижняя |
|||
|
1 |
Масло висциновое |
35 |
-15 |
--- |
|
2 |
То же с депрессатором АзНИИ |
35 |
-25 |
165 |
|
3 |
Масло индустриальное 12 |
20 |
-20 |
165 |
|
4 |
Масло индустриальное 40 |
30 |
-10 |
170 |
|
5 |
Масло парфюмерное |
25 |
-25 |
160 |
|
6 |
Масло трансформаторное |
5 |
-35 |
147 |
|
7 |
Масло МК-8 |
10 |
-30 |
135 |
|
8 |
Масло приборное МВП |
-15 |
-50 |
127 |
|
9 |
Водно-глицериновый раствор 80% |
35 |
-15 |
--- |
|
10 |
Водно-глицериновый раствор 70% |
35 |
-15 |
--- |
|
11 |
Водно-глицериновый раствор 60% |
20 |
-30 |
--- |
|
12 |
Полиметилсилоксановая жидкость ПМС-200 |
50 |
-50 |
300 |
Производим ревизию узлов и агрегатов фильтров КДМ, осуществляем поставку комплекта ЗИП к фильтрам КДМ.
Производитель оставляет за собой право вносить изменения в конструкцию изделия, не ухудшающие его потребительских свойств.
