Пылеуловители ПВМ

Пылеуловители вентиляционные мокрые повышенной взрывобезопасности ПВМ предназначены для очистки воздуха, удаляемого вытяжными вентиляционными системами от пыли средней и мелкой дисперсности, в том числе взрывоопасных волокнистых и других плохо смачиваемых пылей, обладающих способностью всплывать на поверхность.

Допускается предусматривать рециркуляцию очищенного в ПВМ воздуха, удаляемого системами местных отсосов взрывоопасной пыли растительного или животного происхождения, размещённых в помещениях с производствами категорий В и Д, за исключением помещений, в воздух которых выделяются вредные вещества, исключающие возможность рециркуляции воздуха.Не рекомендуется для применения в тех случаях, когда улавливаемая пыль способна цементироваться или кристаллизироваться, образуя прочные отложения. При концентрации пыли более 10гм3 рекомендуется применять в качестве второй ступени, предварительно очищая воздух в простейших сухих пылеуловителях в целях уменьшения расхода воды и количества шлама.



Очистка воздуха происходит следующим образом: запылённый воздух через входной патрубок входит в корпус, устремляясь с большой скоростью через щель между поверхностью воды и  нижней кромкой перегородки, захватывая с собой воду. Увлечённая воздухом вода отклоняется каплеотбойником и сливается в крайние отсеки. Очищенный воздух проходит через каплеуловители и выбрасывается наружу вентилятором.

ПВМСА – удаление шлама через задвижку;

ПВМБ – удаление шлама через задвижку и боковые карманы;

ПВМКБ – удаление шлама с помощью конвейера;

ПВМКМА – удаление шлама с помощью конвейера (предназначены для  улавливания алюминиевой и цинковой пыли).

ПВМЗИК - модернизированный пылеуловитель ПВМ с улучшенными параметрами пылеулавливания.

Эффективность очистки воздуха – 99%



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПЫЛЕУЛОВИТЕЛЕЙ ПВМЗИК



Пылеуловитель ПВМЗИК



Наименование

Производительность по воздуху, м3/час

Габаритные размеры, мм

Масса, кг

Пылеуловитель ПВМ20ЗИК

20 000

1600х2300х3630

1015

Пылеуловитель ПВМ30ЗИК

30 000

1800х2500х3960

1255

Пылеуловитель ПВМ40ЗИК

40 000

2200х2500х3960

1410

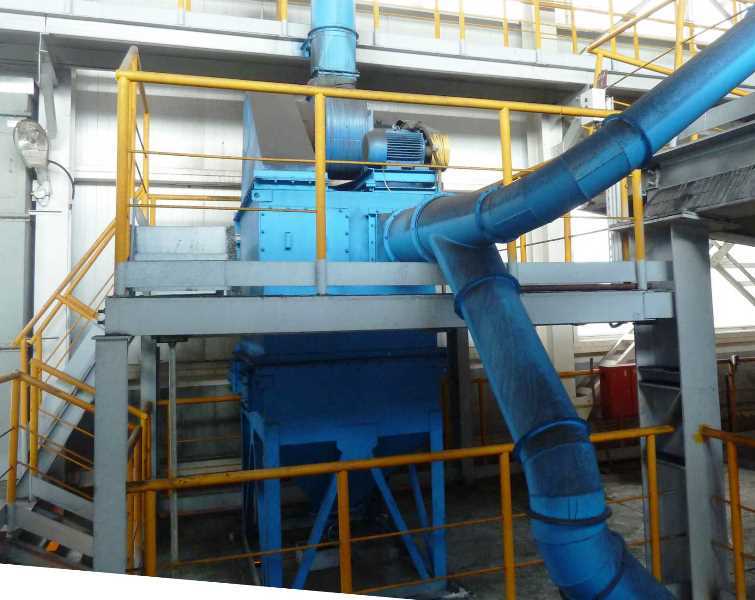

Пылеуловитель ПВМ10СА установлен г. Кемерово ОАО "Кузбасская топливная компания"



Пылеуловитель ПВМ10СА
