Скруббер СДК
Насадочные скрубберы типа СДК.
Предназначены для комплексной очистки запыленных газов от соединений фтора, серы, фосфора и пыли.
Скруббер представляет собой вертикальную колонку, внутри которой установлены поддерживающие и ограничительные решетки с размещенной между ними подвижной сферической насадкой из пористой резины. Система орошения включает в себя три яруса форсунок, установленных внутри корпуса аппарата с учетом полного перекрытия всего сечения факелами распыла. В нижнем ярусе орошения факелы распыла направлены вверх, а в двух верхних ярусах – вниз. Вверху аппарата установлен центробежный каплеуловитель с коническим завихрителем и ряд форсунок для промывки лопастей и кармана завихрителя.Для орошения в зависимости от вида улавливаемого вещества применяются соответствующие поглотительные растворы и суспензии.Материальное исполнение – сталь 12Х18Н10Т.
Вид климатического исполнения У1 по ГОСТ 15150-69; относятся к группе несгораемых изделий; предназначены для установки в помещения категории Д по СНиП 2.09.02-85.
Условное обозначение:
СДК – скруббер с насадкой (движущейся) и встроенным каплеуловителем;
цифры после букв – диаметр корпуса D (м);
|
Скорость газа в скруббере, м/с |
4-7,5 |
|
Температура очищаемого газа, 0С: |
Не более 120, не менее 5 |
|
Гидравлическое сопротивление, кПа |
3,5 |
|
Давление (разрежение) газа внутри скруббера, кПа |
15 |
|
Плотность орошения, (м3/м2∙ч) |
25-35 |
|
Концентрация загрязняющих веществ на входе в аппарат, г/м3: - HF, SiF (в пересчете на F) - SО2 (в пересчете на S) - Р2О5 (в пересчете Р) - РН3 (в пересчете на Р) - пыль |
0,01-5 0,01-1 0,06-2 0,01-0,5 до 10 |
|
Степень очистки, %: - от соединений фтора - от соединений фосфора - от соединений серы |
98 50-90 90 |
Техническая характеристика скрубберов СДК
|
Типоразмер скруббера |
Диаметр аппарата, D, мм |
Производительность, м3/ч |
Масса, кг |
|
СДК 2,4-2-01 |
2400 |
64000-120000 |
6284 |
|
СДК 1,6-2-01 |
1600 |
32000-60000 |
3535 |
|
СДК 1,2-2-01 |
1200 |
16000-30000 |
2035 |
Основные габаритные и присоединительные размеры скрубберов СДК, мм
|
Типоразмер скруббера |
L |
D |
H |
d |
d1 |
d2 |
h1 |
h2 |
h3 |
|
СДК 2,4-2-01 |
3594 |
3430 |
12700 |
1400 |
500 |
100 |
9121 |
2427 |
1121 |
|
СДК 1,6-2-01 |
2644 |
2550 |
10590 |
1000 |
400 |
80 |
8051 |
1692 |
771 |
|
СДК 1,2-2-01 |
1660 |
1780 |
8320 |
700 |
300 |
32 |
6520 |
1304 |
600 |

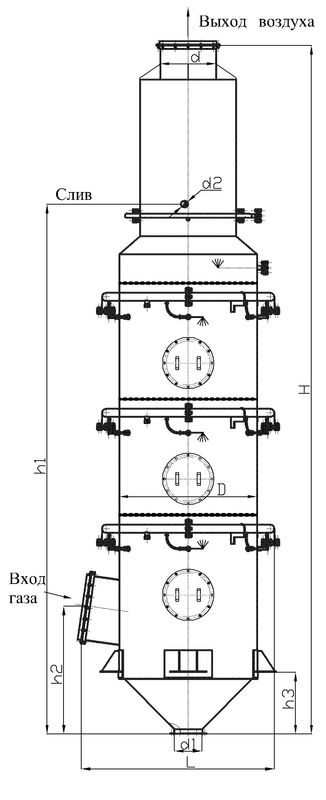

Насадочный скруббер типа СДК
