Циклоны ЦП-2
Циклоны ЦП-2 предназначены для улавливания пыли после систем сушки или размола топлива парогенераторов, сжигающих твердое топливо в пылевидном состоянии. Также могут быть использованы для улавливания пылей как циклоны общепромышленного типа.
Применяются на предприятиях черной и цветной металлургии, химической, нефтяной промышленности, промышленности строительных материалов, в машиностроении и энергетике.
Циклоны ЦП-2 применяются для работы в районах с холодным, умеренным и тропическим климатом в соответствии с ГОСТ 15150-69.

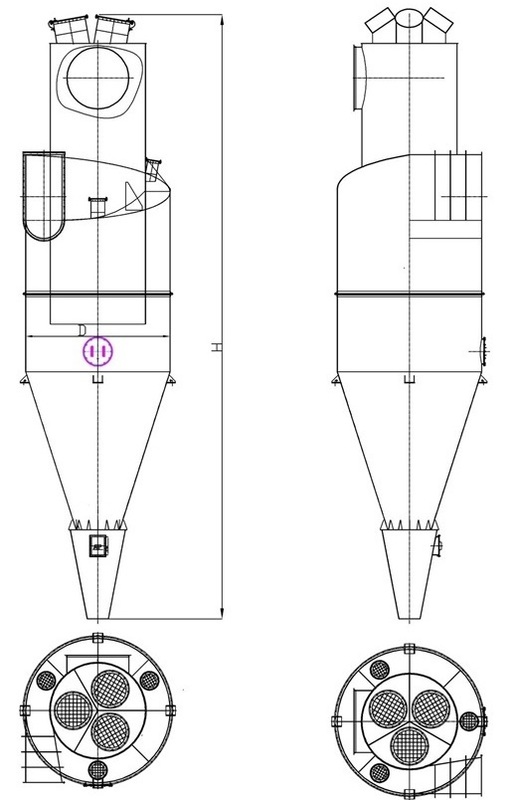

Исполнение камеры очищенного газа – труба с заглушкой сверху и боковой центральной врезкой для выхода очищенного газа. На заглушке установлены предохранительные клапаны.
Бункеры для циклонов изготавливаются минимальных размеров для исключения накопления взрывоопасной пыли.
Концентрация пыли в очищенном газе – 1500 г/м3;
Температура очищаемого газа – не более 400 оС;
Давление (разряжение) – 40 кПа;
Циклоны ЦП-2 изготавливаются как правого, так и левого исполнения.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЦИКЛОНОВ ЦП-2
|
Наименование |
Производительность по воздуху м3/ч |
D, мм |
Н, мм |
Масса, кг |
Циклон ЦП-2-800 |
6000-8000 |
800 |
3200 |
354 |
Циклон ЦП-2-900 |
8000-10000 |
900 |
3600 |
448 |
Циклон ЦП-2-1000 |
9000-12000 |
1000 |
4000 |
553 |
Циклон ЦП-2-1100 |
11000-16000 |
1100 |
4400 |
669 |
Циклон ЦП-2-1200 |
13000-18000 |
1200 |
4800 |
796 |
Циклон ЦП-2-1400 |
17000-24000 |
1400 |
5600 |
1354 |
Циклон ЦП-2-1600 |
24000-32000 |
1600 |
6400 |
1769 |
Циклон ЦП-2-1800 |
32000-38000 |
1800 |
7200 |
2239 |
Циклон ЦП-2-2000 |
38000-51000 |
2000 |
8000 |
2764 |
Циклон ЦП-2-2100 |
40000-54000 |
2100 |
8400 |
3048 |
Циклон ЦП-2-2360 |
51000-61000 |
2360 |
9440 |
3849 |
Циклон ЦП-2-2500 |
61000-73000 |
2500 |
10000 |
4319 |
Циклон ЦП-2-2700 |
71000-90000 |
2700 |
10800 |
6045 |
Циклон ЦП-2-2800 |
73000-82000 |
2800 |
11200 |
6500 |
Циклон ЦП-2-3000 |
82000-100000 |
3000 |
12000 |
7463 |
Циклон ЦП-2-3150 |
100000-120000 |
3150 |
12600 |
8228 |
Циклон ЦП-2-3250 |
101000-129000 |
3250 |
13000 |
8759 |
Циклон ЦП-2-3600 |
129000-158000 |
3600 |
14400 |
10747 |
Циклон ЦП-2-3750 |
140000-180000 |
3750 |
15000 |
11660 |
Циклон ЦП-2-4000 |
158000-187000 |
4000 |
16000 |
13268 |
Циклон ЦП-2-4250 |
180000-230000 |
4250 |
17000 |
14979 |
Циклон ЦП-2-4400 |
187000-235000 |
4400 |
17600 |
16055 |
Циклон ЦП-2-5000 |
235000-300000 |
5000 |
20000 |
20732 |
