Утилизация соковых паров после термической обработки





Система утилизации соковых паров котлов (КВ-4,6М),  для производства мясокостной, кровяной и перьевой муки.



Такая переработка позволяет утилизировать отходы убоя и падёж сельскохозяйственных животных (свиней, КРС, мелких животных) и птицы.



Технологический процесс производства мясокостной муки включает в себя несколько стадий:



- подготовка и измельчение сырья (приёмка, сбор и накопление, измельчение на куски, нужного для дальнейшей переработки размера);



- варка и разделение сырья (термическая обработка сырья);



- подготовка жира (отделение жира и фасовка);



- подготовка муки (измельчение и фасовка).



В состав утилизации соковых паров входит: циклон-осадитель 0,3-130, конденсатор 1033, бак для сбора соковых паров, градирня.





Циклон-осадитель 0,3-130 (тангенциальный осадитель) является одним из элементов технологической цепи вакуумного котла КВ-4,6М и предназначен для защиты конденсатора пара от попадания в него твердых частиц, находящихся в составе соковых паров.



Циклон осадитель 0,3-130 циклон осадитель 0,3-130







Технические характеристики циклона-осадителя 0,3-130

Рабочая среда

 соковый пар с механическими примесями

Температура пара на входе

140 оС

Давление пара на входе

0,01 МПа

Габаритные размеры

1200х1200х2150

Масса

254





Циклон состоит из цилиндрического корпус, накопителя выполненного в виде усеченного конуса, и патрубка для подачи рабочей среды в циклон и патрубка служащего для удаления твердых примесей, поступающих с рабочей средой.





Соковые пары (рабочая среда) из котла типа КВ-4,6М через патрубок поступает внутрь корпуса, изменяя  поступательное движение на вращательное вдоль внутренней стенки  корпуса. В результате чего пар освобождается от крупных твердых частиц и тяжелых примесей и по патрубку выходному направляются в трубный конденсатор для дальнейшей переработки. Осевший в нижней части циклона шлам удаляется из циклона.







Конденсатор 1033(кожухотрубный аппарат ВК-1500) соковых паров входит в систему удаления запахов от варочных испарений, образующихся в процессе тепловой обработки биологического сырья в вакуумных котлах КВ-4,6М и предназначен для охлаждения, конденсации соковых паров, с последующим удалением конденсата из технологической линии.



Конденсатор 1033 Конденсатор 1033





Технические характеристики конденсатора 1033

Давление пара рабочее на входе/выходе

0,01 МПа / 0,01 МПа

Температура пара на входе/на выходе

140 оС / менее 100 0С

Температура воды на входе/на выходе

20 оС/ 35 оС

Габаритные размеры (ДхШХВ)

2192х1000х1164

Масса

1670 кг





Расход охлаждающей воды - 100 м3, число ходов по воде - 4, число ходов по пару - 5.

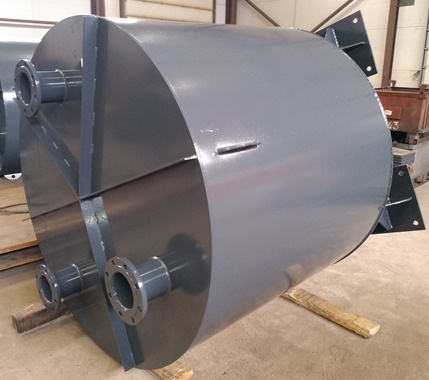

 Бак для сбора конденсата  соковых  паров V-3,5 м3.



Бак для сокового конденсата Бак для сокового конденсата





Бак предназначен для сбора конденсата паров выходящего из конденсатора с дальнейшим сливом в канализацию.
